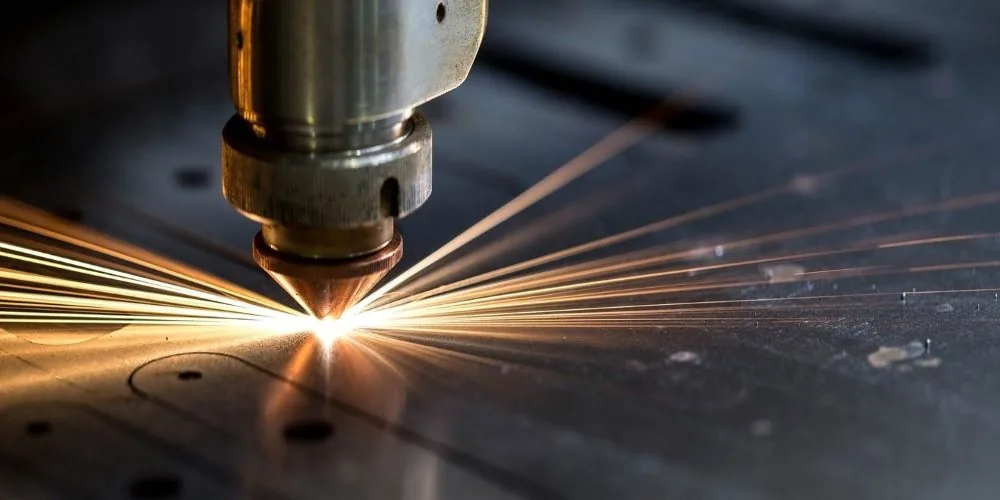

Plazma ve Oksijen Kesim Merkezi
200 mm kalınlığa ve 12 metre uzunluğa kadar olan ağır sanayi saclarını, yüksek teknolojili CNC Plazma ve Oksijen tezgahlarımızda işliyoruz.
Ağır Sanayi Çözümleri
İşlenen Malzeme Grupları
Gemi inşaatından çelik konstrüksiyona kadar en zorlu projeler için stoktan kesim yapıyoruz.
Sıcak Haddelenmiş Sac
Levha Sac (Plaka)
Aşınmaya Dayanıklı Sac
Gemi Sacı (Loydlu)
Konstrüksiyon Sacları
Paslanmaz Sac
Teknik Kesim Kapasitelerimiz
Sıcak Haddelenmiş (Siyah) Sac
10 – 20 mm
20 – 200 mm
Aşınmaya Dayanıklı Sac
2 – 8 mm
1500 x 6000 mm
Paslanmaz Sac
8 – 20 mm
1500 x 6000 mm
Ağır Levha Hesaplayıcı
Oksijen kesimde yüksek kalınlıklar (200mm’ye kadar) çok yüksek ağırlıklara ulaşabilir. Projenizin tonajını buradan hesaplayın.
~785 kg/m²
~1570 kg/m²
Plazma, Oksijen ve Lazer Kesim Karşılaştırması
| Ölçüt | Plazma | Oksijen (oksi-gaz) | Fiber lazer |
|---|---|---|---|
| Ekonomik kalınlık | 5 – 50 mm | 20 – 300 mm | 0,5 – 25 mm |
| Paslanmaz / alüminyum | Kesebilir | Kesemez | Kesebilir |
| Kesim hassasiyeti | Orta | Düşük | En yüksek |
| Isı tesiri bölgesi | Orta | Geniş | Dar |
| Kesim aralığı (kerf) | Geniş | En geniş | Çok dar |
| Kalın sacda maliyet | Düşük | En düşük | Yüksek |
| Delme süresi | Kısa | Uzun | Kalınlıkla artar |
Kenar Kalitesi ve Sonraki İşlem
| Konu | Plazmada durum | Ne yapılmalı |
|---|---|---|
| Koniklik | Kesim yüzeyi hafif konik çıkar | Kritik ölçüde işleme payı bırakılır |
| Çapak | Alt kenarda oluşabilir | Çapak alma ayrı işlem |
| Isı tesiri | Kenarda sertleşme | Kaynak ağzı açılırken tabaka kaldırılır |
| Oksitlenme | Kenar oksitli kalır | Boyanacaksa temizlenir |
| Delik çapı | Kalınlığın 1,5 katından küçük delik zorlaşır | Küçük delikler sonradan delinir |
Sık Sorulan Sorular
Plazma mı lazer mi seçmeliyim?
Kalınlık 20 mm’yi aşıyorsa ve tolerans kritik değilse plazma genellikle daha ekonomiktir. İnce sacda, hassas ölçüde ve temiz kenar gerektiğinde fiber lazer tercih edilir.
Plazma paslanmaz keser mi?
Keser. Oksijen kesim paslanmaz ve alüminyumu kesemez; plazma keser ancak kenar oksitlenir ve korozyon direnci o bölgede düşer. Görünür veya kritik yüzeylerde lazer daha uygundur.
Kaç mm’ye kadar kesilebilir?
Ekonomik aralık 5 – 50 mm’dir; daha kalın plakalarda oksijen kesim devreye girer. Kesin kapasiteler yukarıdaki tablodadır.
Kesim toleransı nedir?
Plazmada kenar hafif konik çıkar ve tolerans lazere göre geniştir. Ölçü kritikse parçaya işleme payı bırakılması önerilir.
DXF dosyası gönderebilir miyim?
Evet. Parça geometrisi DXF olarak gönderildiğinde nesting ve metraj doğrudan çıkarılabilir; bu hem süreyi hem fireyi azaltır.
Kesim sonrası büküm yapılabilir mi?
Yapılabilir, ancak büküm payı kesim öncesinde hesaplanmalıdır. Isı tesiri altındaki kenar sertleştiği için büküm hattı bu bölgeden uzak tutulmalıdır.
Kesilen Parçanın Ağırlığı
Fiyatlandırmada malzeme kalemi ağırlıktan hesaplanır: kg/m² = kalınlık × 7,85.
| Kalınlık | kg/m² | 1000 × 2000 | 1250 × 2500 | 1500 × 3000 | 1 ton kaç m² |
|---|---|---|---|---|---|
| 3 mm | 23,55 | 47,1 kg | 73,6 kg | 106,0 kg | 42,5 m² |
| 4 mm | 31,40 | 62,8 kg | 98,1 kg | 141,3 kg | 31,8 m² |
| 5 mm | 39,25 | 78,5 kg | 122,7 kg | 176,6 kg | 25,5 m² |
| 6 mm | 47,10 | 94,2 kg | 147,2 kg | 212,0 kg | 21,2 m² |
| 8 mm | 62,80 | 125,6 kg | 196,3 kg | 282,6 kg | 15,9 m² |
| 10 mm | 78,50 | 157,0 kg | 245,3 kg | 353,3 kg | 12,7 m² |
| 12 mm | 94,20 | 188,4 kg | 294,4 kg | 423,9 kg | 10,6 m² |
| 14 mm | 109,90 | 219,8 kg | 343,4 kg | 494,6 kg | 9,1 m² |
| 15 mm | 117,75 | 235,5 kg | 368,0 kg | 529,9 kg | 8,5 m² |
| 16 mm | 125,60 | 251,2 kg | 392,5 kg | 565,2 kg | 8,0 m² |
| 18 mm | 141,30 | 282,6 kg | 441,6 kg | 635,9 kg | 7,1 m² |
| 20 mm | 157,00 | 314,0 kg | 490,6 kg | 706,5 kg | 6,4 m² |
| 22 mm | 172,70 | 345,4 kg | 539,7 kg | 777,2 kg | 5,8 m² |
| 25 mm | 196,25 | 392,5 kg | 613,3 kg | 883,1 kg | 5,1 m² |
| 28 mm | 219,80 | 439,6 kg | 686,9 kg | 989,1 kg | 4,5 m² |
| 30 mm | 235,50 | 471,0 kg | 735,9 kg | 1.059,8 kg | 4,2 m² |
| 35 mm | 274,75 | 549,5 kg | 858,6 kg | 1.236,4 kg | 3,6 m² |
| 40 mm | 314,00 | 628,0 kg | 981,3 kg | 1.413,0 kg | 3,2 m² |
| 45 mm | 353,25 | 706,5 kg | 1.103,9 kg | 1.589,6 kg | 2,8 m² |
| 50 mm | 392,50 | 785,0 kg | 1.226,6 kg | 1.766,3 kg | 2,5 m² |
| 60 mm | 471,00 | 942,0 kg | 1.471,9 kg | 2.119,5 kg | 2,1 m² |
| 70 mm | 549,50 | 1.099,0 kg | 1.717,2 kg | 2.472,8 kg | 1,8 m² |
| 80 mm | 628,00 | 1.256,0 kg | 1.962,5 kg | 2.826,0 kg | 1,6 m² |
| 100 mm | 785,00 | 1.570,0 kg | 2.453,1 kg | 3.532,5 kg | 1,3 m² |
Kalınlığa Göre Yöntem Seçimi
| Kalınlık | Fiber lazer | Plazma | Oksijen | Önerilen |
|---|---|---|---|---|
| 1 mm | Uygun | Sınırlı | Uygun değil | Lazer |
| 2 mm | Uygun | Sınırlı | Uygun değil | Lazer |
| 3 mm | Uygun | Uygun | Uygun değil | Lazer |
| 4 mm | Uygun | Uygun | Uygun değil | Lazer |
| 5 mm | Uygun | Uygun | Uygun değil | Lazer |
| 6 mm | Uygun | Uygun | Uygun değil | Lazer |
| 8 mm | Uygun | Uygun | Uygun değil | Lazer |
| 10 mm | Uygun | Uygun | Uygun değil | Lazer veya plazma |
| 12 mm | Uygun | Uygun | Uygun değil | Lazer veya plazma |
| 15 mm | Uygun | Uygun | Uygun değil | Lazer veya plazma |
| 20 mm | Uygun | Uygun | Uygun | Lazer veya plazma |
| 25 mm | Uygun | Uygun | Uygun | Lazer veya plazma |
| 30 mm | Uygun değil | Uygun | Uygun | Plazma |
| 40 mm | Uygun değil | Uygun | Uygun | Plazma |
| 50 mm | Uygun değil | Uygun | Uygun | Plazma |
| 60 mm | Uygun değil | Sınırlı | Uygun | Oksijen |
| 80 mm | Uygun değil | Sınırlı | Uygun | Oksijen |
| 100 mm | Uygun değil | Sınırlı | Uygun | Oksijen |
Kesim Gazı ve Malzeme
| Malzeme | Plazma gazı | Kenar | Not |
|---|---|---|---|
| Karbon çelik | Oksijen veya hava | Hafif oksitli | En ekonomik |
| Paslanmaz | Azot veya azot-hidrojen | Temiz | Oksijenle kenar kararır |
| Alüminyum | Azot-hidrojen veya argon | Temiz | Yüksek akım gerekir |
| Bakır / pirinç | Azot | Orta | Yansıtıcı — lazerde sorunlu, plazmada uygun |
| Galvanizli | Hava | Kenarda çinko kaybı | Duman emişi önemli |
| Döküm | Oksijen | Kaba | Sınırlı uygulama |
